Integrasi 3CX dan Asterisk PBX

460 400 admin

Jika anda sudah mempunyai existing Asterisk PBX dan ingin menggabungkannya menjadi satu kesatuan dengan 3CX, terlampir bagaimana cara setting 3CX.

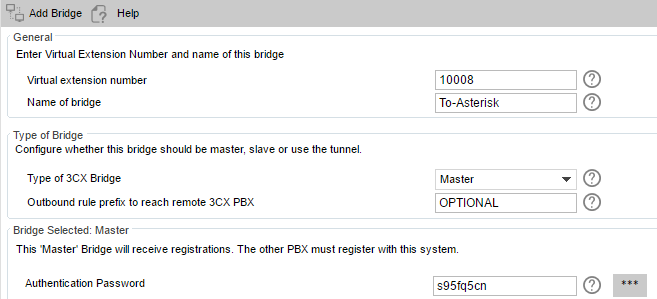

1. Dari management console pilih menu Bridge dan tambahkan dengan mengklik Add Bridge



Dari bridege tersebut dapat di jelaskan sebagai berikut :

1. virtual extension number.  masukkan 5 digit nomor gateway.  mohon di catat  nomor ini akan di gunakan sebagai “id Bridge”  dan mohon di catat angka ini tidak bisa di rubah setelah di buat.

2. Name of bridge, dapat berupa nama dari jembatan yang akan di buat yang dapat mengidentifikasikan koneksi bridge dari 3CX management console.

3. Type of bridge set sebagai “master”

4. outbound rule prefix untuk menuju remote 3CX PBX.

5. Authentication password, secara default 8 digit alphanumeric yang di generate namun dapat di rubah.

6. Assigned codecs, secara default di set sebagai GSM-FR. mohon di ingat setiap codec yang di pilih haruslah juga support oleh Asterisk PBX.

7. outbound rule, yang harus di buat untuk mengidentifikasikan panggilan keluar adalah ke Asterisk.

Setting Asterisk PBX

buat Trunk dengan konfigurasi sebagai berikut



Trunk name : 3CX

Outgoing – PEER Details:

host=[3CX IP]

port=[3CX SIP Port]

username=[Bridge ID]

fromuser=[Bridge ID]

secret=[Bridge Password]

sendrpid=yes

qualify=yes

type=peer


Incoming – USER Details

host=[3CX IP]

port=[3CX SIP Port]

type=peer

trustrpid=yes

context=from-trunk



Register String

[Bridge ID]:[Bridge Password]@[3CX IP]:[3CX SIP Port]/[Bridge ID]
